Klaffbro i Westknollendam

På uppdrag av Dura Vermeer och Spie byggde Janson Bridging en tillfällig klaffbro för tung trafik med en separat gång- och cykelbana nära den befintliga Beatrixbron i Westknollendam, Holland.

Bron är en del av ett större underhållsprogram.

Jansons produkter är konstruerade enligt IFD-principen (industriellt, flexibelt och demonterbart). Broelementen är således standardiserade och tillverkas under kontrollerade förhållanden i fabrik. På så sätt är det möjligt att få element att passa ihop exakt och de kan återanvändas. Jansons broar är därför pålitliga och kan installeras snabbt och effektivt

Share on:

Projektdata

Lösning
Klaffbro
Typ
JMB-D
Räcke
Broräcke
Trafiklast
50 ton
Egenvikt
20 ton
Tillåten GC-last
5 kN/m²
Leverans
oktober 2019

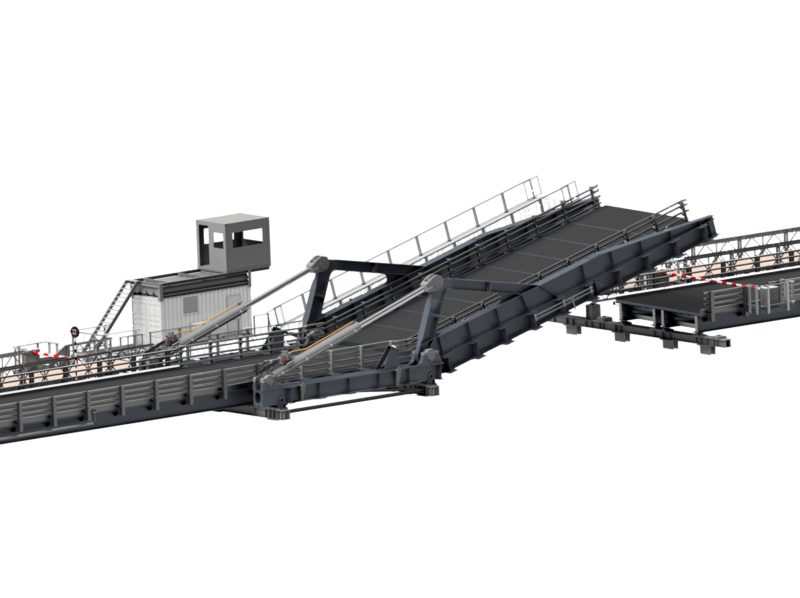

Klaffbro

Modulair

De tijdelijke beweegbare brug is zodanig ontworpen dat deze aansluit op de standaard Janson brugsystemen daarnaast is deze in zowel lengte als breedte modulair. Ook word er voldaan aan de huidige regelgeving voor beweegbare bruggen en CE. Door het demontabele modulaire karakter van de brug is het mogelijk om in een korte tijd de brug te verplaatsen of (de)monteren. Binnen dit project zal de tijdelijke beweegbare brug tussentijds verplaatst worden van de Beatrixbrug naar de Kogerpolderbrug.

Door de toenemende vraag, regel- en wetgeving in markt heeft Janson Bridging besloten een innovatief ontwerp te maken waarbij er in lengte te variëren is tussen de 12 en 20 meter, in stappen van 2 meter.

De breedte is te variëren in breedtematen van 3,5 of 7 meter. Er kan aan de beide zijden van de hoofdrijbaan een separaat fiets- voetpad geplaatst worden welke 3meter breed is. Het ontwerp- en productieproces is geoptimaliseerd door een unieke samenwerking tussen verschillende partijen en opdrachtgevers.
